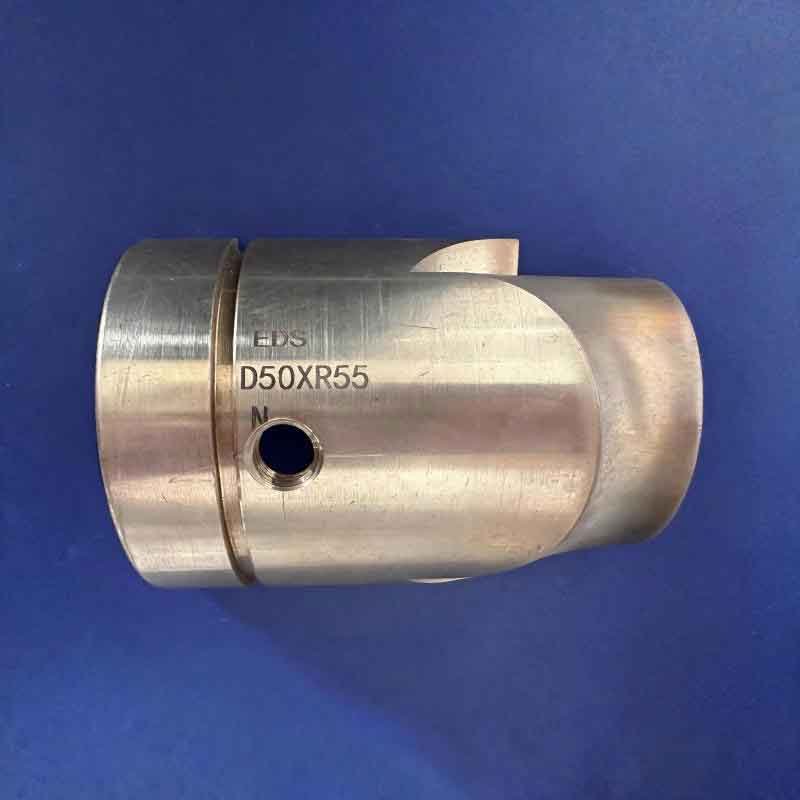

Складкодержатель D50XR55
Складкодержатель — незаменимый элемент оснастки в процессе гибки труб на станках с ЧПУ для автомобильных выхлопных систем.
Описание
маркер
Описание продукта
Складкодержатель — незаменимый элемент оснастки в процессе гибки труб на станках с ЧПУ для автомобильных выхлопных систем. В процессе гибки он плотно прилегает к наружной стороне трубы и синхронно вращается вместе с гибочным рычагом, что позволяет эффективно предотвращать образование складок, вмятин или царапин на внутренней стороне тонкостенных выхлопных труб при гибке, обеспечивая круглость поперечного сечения и гладкость внутренней стенки после формообразования выхлопной трубы, тем самым гарантируя герметичность и качество внешнего вида выпускной системы.
Ключевые преимущества продукции
● Подходит для гибки труб большого диаметра с малым радиусом: диаметр D50, радиус гибки R55
● Утолщённый износостойкий основной материал, выдерживающий нагрузки сжатия при гибке труб большого диаметра
● Индивидуальная криволинейная поверхность, регулирующая течение металла трубы большого диаметра
● Полированная рабочая поверхность, снижающая повреждения поверхности трубных деталей
Диаметр D50 в сочетании с малым радиусом гибки R55 создаёт большие нагрузки сжатия при формообразовании, внутренняя сторона трубы крайне подвержена образованию складок и смятию. Данный складкодержатель изготовлен из утолщённого износостойкого основного материала; криволинейная поверхность специально спроектирована под закономерности деформации труб большого диаметра. При гибке он поддерживает стенку трубы, направляет равномерное течение сжатого металла и уменьшает такие проблемы, как складки и деформация стенки. Криволинейная поверхность прецизионно обработана на станках с ЧПУ, положение точки касания проверено технологически, изделие подходит для трубогибочных станков с ЧПУ. Рабочая поверхность зеркально полируется, что снижает силу трения скольжения трубы и уменьшает царапины на наружной стенке трубной детали. После термической обработки основной материал сочетает вязкость и износостойкость, устойчив к повреждениям при больших нагрузках сжатия. Кромки имеют плавный переход; изделие комплектуется соответствующими трубогибочными штампами и обеспечивает стабильное качество готовых тонкостенных трубных деталей большого диаметра при гибке.
