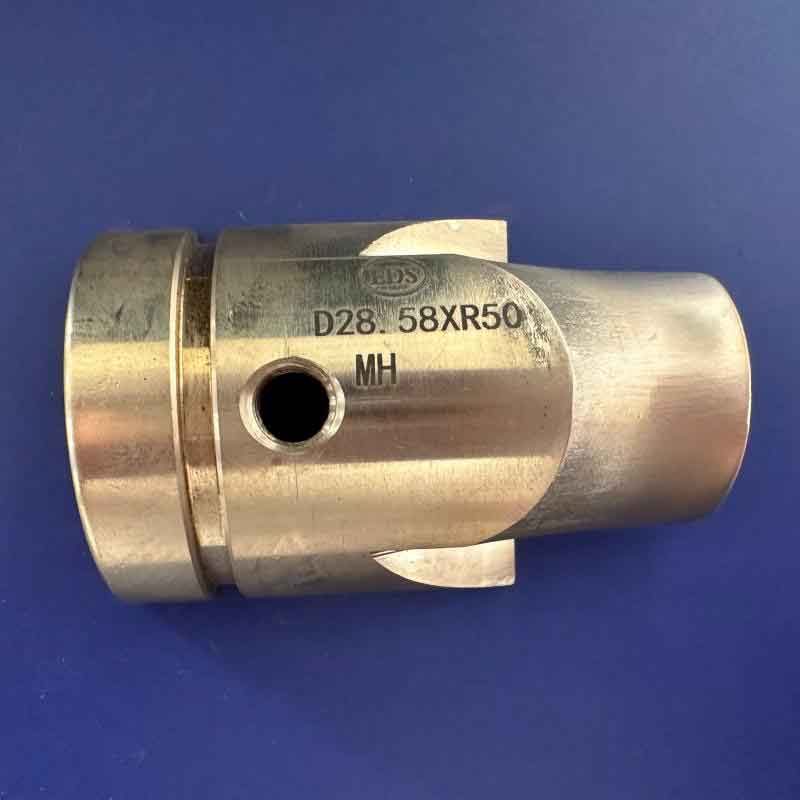

Складкодержатель D28,58XR50
Складкодержатель — незаменимый элемент оснастки в процессе гибки труб на станках с ЧПУ для автомобильных выхлопных систем.
Описание
маркер
Описание продукта
Складкодержатель — незаменимый элемент оснастки в процессе гибки труб на станках с ЧПУ для автомобильных выхлопных систем. В процессе гибки он плотно прилегает к наружной стороне трубы и синхронно вращается вместе с гибочным рычагом, что позволяет эффективно предотвращать образование складок, вмятин или царапин на внутренней стороне тонкостенных выхлопных труб при гибке, обеспечивая круглость поперечного сечения и гладкость внутренней стенки после формообразования выхлопной трубы, тем самым гарантируя герметичность и качество внешнего вида выпускной системы.
Ключевые преимущества продукции
● Подходит для гибки с малым радиусом труб диаметром D28,58 и радиусом гибки R50
● Высокопрочная криволинейная структура, выдерживающая большие деформации сжатия
● Высокоточная обработка, регулируемый монтажный зазор оснастки
● Полированная рабочая поверхность, снижение задиров на трубе
Диаметр D28,58 при радиусе гибки R50 относится к случаям гибки с малым радиусом. При гибке трубной детали на внутренней стороне возникает концентрация напряжений, что легко приводит к образованию складок и смятию. Складкодержатель с индивидуально изготовленной криволинейной поверхностью поддерживает стенку трубы, направляет упорядоченное течение металла и снижает деформационные дефекты, вызванные сжатием. Изготавливается методом обработки на станках с ЧПУ, криволинейный профиль точный, положение точки касания проверено в пробном производстве, подходит для обработки тонкостенных трубных деталей из нержавеющей стали. Рабочая поверхность зеркально полируется, что снижает трение скольжения трубы и уменьшает царапины на поверхности трубной детали. Основной материал проходит термическую обработку для повышения твёрдости, обладает износостойкостью и устойчивостью к истиранию, подходит для непрерывного серийного производства. Кромки пластины обработаны гладко, без острых углов; складкодержатель может комплектоваться трубогибочными штампами соответствующего типоразмера, что снижает долю брака при гибке и обеспечивает точность формообразования трубных деталей.
