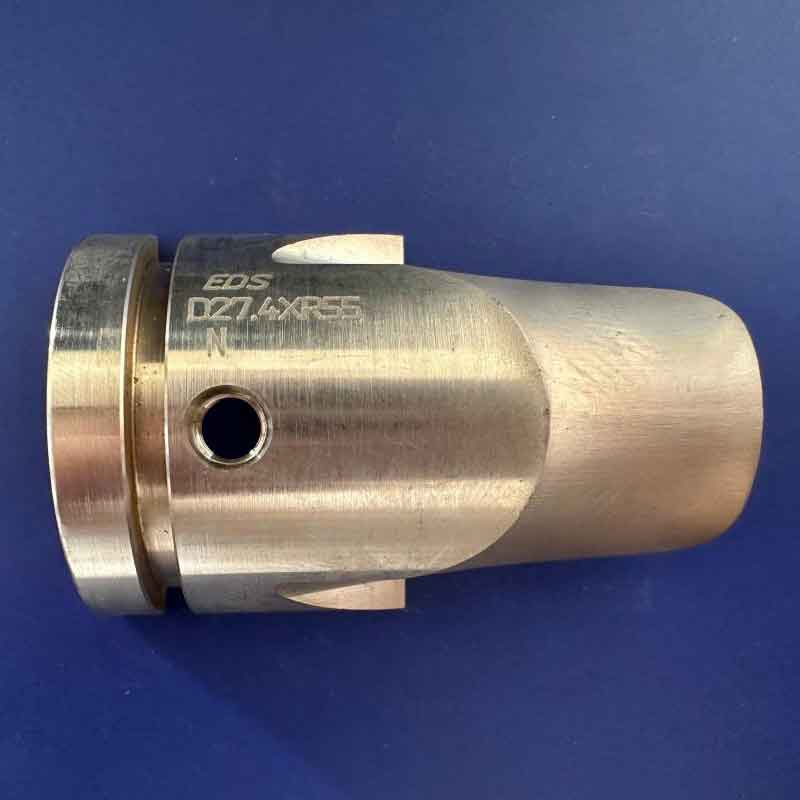

Складкодержатель D27,4XR55
Складкодержатель — незаменимый элемент оснастки в процессе гибки труб на станках с ЧПУ для автомобильных выхлопных систем.
Описание
маркер
Описание продукта
Складкодержатель — незаменимый элемент оснастки в процессе гибки труб на станках с ЧПУ для автомобильных выхлопных систем. В процессе гибки он плотно прилегает к наружной стороне трубы и синхронно вращается вместе с гибочным рычагом, что позволяет эффективно предотвращать образование складок, вмятин или царапин на внутренней стороне тонкостенных выхлопных труб при гибке, обеспечивая круглость поперечного сечения и гладкость внутренней стенки после формообразования выхлопной трубы, тем самым гарантируя герметичность и качество внешнего вида выпускной системы.
Ключевые преимущества продукции
● Подходит для обработки трубных деталей диаметром D27,4 и радиусом гибки R55
● Индивидуальный криволинейный профиль для гибки с малым радиусом, подавление складок на стенке трубы
● Высокоточное формообразование, высокая точность сопряжения оснастки при сборке
● Износостойкая рабочая поверхность, снижение задиров на трубе
Предназначен для операций гибки с малым радиусом R55 труб диаметром D27,4. При гибке с малым радиусом внутренняя сторона трубы подвергается значительной деформации сжатия; складкодержатель поддерживает стенку трубы, регулирует направление течения металла и уменьшает такие распространённые дефекты, как складки и смятие стенки. Криволинейный профиль изготовлен по параметрам формообразования при гибке, положение точки касания проверено технологически, подходит для обработки тонкостенной нержавеющей стали. Рабочая поверхность полируется, что снижает трение скольжения трубы и защищает поверхность трубной детали. Основной материал упрочнён термической обработкой, обладает отличной износостойкостью; при длительном серийном производстве сохраняется исходная форма криволинейной поверхности. Может напрямую комплектоваться трубогибочными штампами того же типоразмера; сборка и наладка просты, что помогает стабилизировать качество формообразования трубных деталей и снизить потери сырья.
связаться с нами
