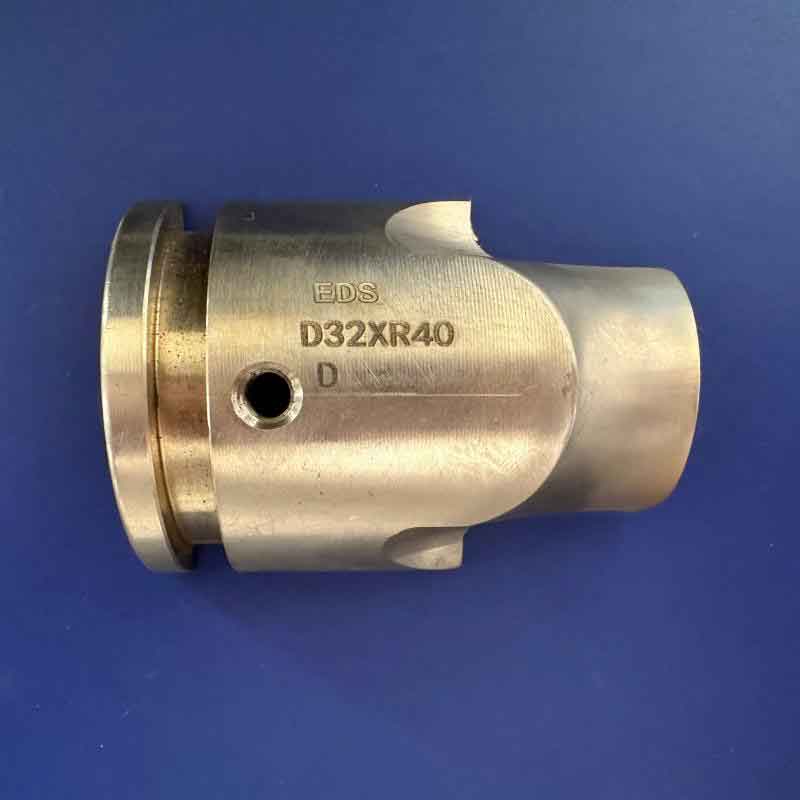

Складкодержатель D32XR40
Складкодержатель — незаменимый элемент оснастки в процессе гибки труб на станках с ЧПУ для автомобильных выхлопных систем.
Описание
маркер
Описание продукта
Складкодержатель — незаменимый элемент оснастки в процессе гибки труб на станках с ЧПУ для автомобильных выхлопных систем. В процессе гибки он плотно прилегает к наружной стороне трубы и синхронно вращается вместе с гибочным рычагом, что позволяет эффективно предотвращать образование складок, вмятин или царапин на внутренней стороне тонкостенных выхлопных труб при гибке, обеспечивая круглость поперечного сечения и гладкость внутренней стенки после формообразования выхлопной трубы, тем самым гарантируя герметичность и качество внешнего вида выпускной системы.
Ключевые преимущества продукции
● Подходит для гибки с малым радиусом труб диаметром D32 и радиусом гибки R40
● Криволинейная поверхность изготовлена на заказ для условий гибки с интенсивным сжатием
● Высокопрочный основной материал, устойчивый к продолжительному сжатию и износу
● Полированная рабочая поверхность снижает повреждения поверхности трубных деталей
Диаметр D32 в сочетании с радиусом гибки R40 относится к случаям гибки с малым радиусом и высокой сложностью формообразования: внутренняя сторона изгиба трубы подвергается интенсивному сжатию, высок риск образования складок и смятия. Складкодержатель с индивидуально изготовленной криволинейной поверхностью поддерживает стенку трубы, регулирует течение металла и уменьшает дефекты формообразования. Криволинейная поверхность формируется обработкой на станках с ЧПУ, положение точки касания оптимизировано технологически, оснастка подходит для трубогибочного оборудования с ЧПУ. Рабочая поверхность зеркально полируется, что снижает силу трения скольжения трубы и предотвращает задиры на трубной детали. Основной материал упрочнён термической обработкой, обеспечивается баланс твёрдости и вязкости; при продолжительном сжатии устойчив к выкрашиванию кромок и износу. Кромки пластины имеют плавный переход, без острых кромок; складкодержатель используется совместно с трубогибочными штампами того же типоразмера, оптимизирует процесс формообразования тонкостенных трубных деталей и сокращает выход брака.
связаться с нами
