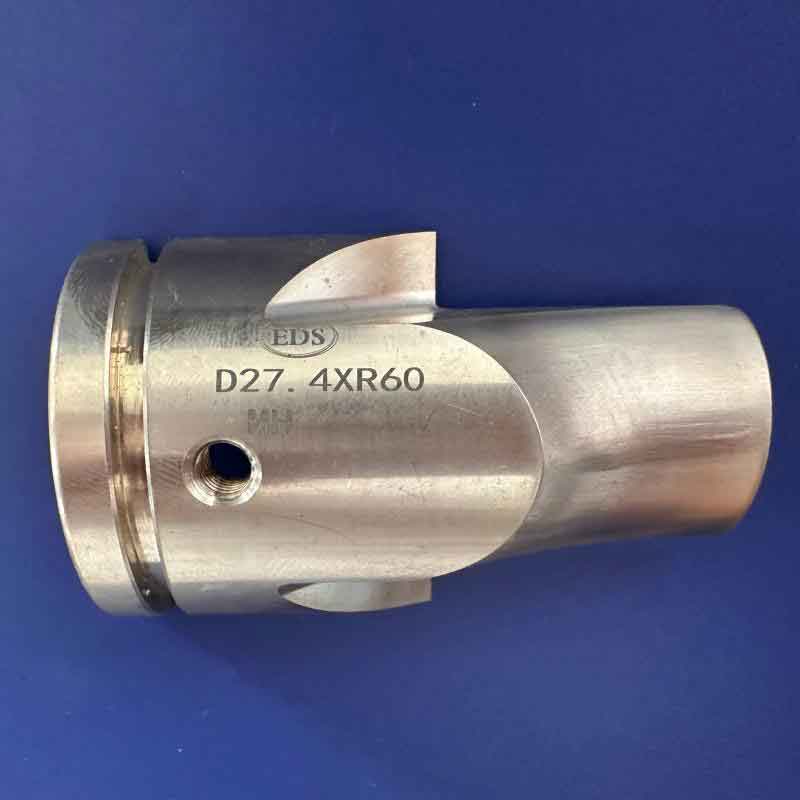

Складкодержатель D27,4XR60
Складкодержатель — незаменимый элемент оснастки в процессе гибки труб на станках с ЧПУ для автомобильных выхлопных систем.
Описание
маркер
Описание продукта
Складкодержатель — незаменимый элемент оснастки в процессе гибки труб на станках с ЧПУ для автомобильных выхлопных систем. В процессе гибки он плотно прилегает к наружной стороне трубы и синхронно вращается вместе с гибочным рычагом, что позволяет эффективно предотвращать образование складок, вмятин или царапин на внутренней стороне тонкостенных выхлопных труб при гибке, обеспечивая круглость поперечного сечения и гладкость внутренней стенки после формообразования выхлопной трубы, тем самым гарантируя герметичность и качество внешнего вида выпускной системы.
Ключевые преимущества продукции
● Подходит для гибки труб диаметром D27,4 и радиусом гибки R60
● Криволинейный профиль точно соответствует закономерностям деформации при гибке с малым радиусом
● Основной материал износостойкий и устойчив к истиранию, подходит для непрерывного производства
● Зеркальная полировка поверхности, на трубных деталях после формообразования нет заметных царапин
Предназначен для холодной гибки тонкостенных трубных деталей диаметром D27,4 с радиусом гибки R60. В процессе гибки трубы металл на внутренней стороне под действием сжатия склонен к накоплению и образованию складок; складкодержатель прилегает к внутренней стенке трубы, направляя равномерное течение материала и контролируя деформацию стенки. Криволинейный профиль формируется обработкой на станках с ЧПУ, точность профиля стабильна, складкодержатель работает совместно с комплектными трубогибочными штампами. Рабочая поверхность подвергается зеркальной полировке, что снижает силу трения скольжения трубы и предотвращает задиры на наружной стенке трубной детали. Сталь проходит термическую обработку для повышения износостойкости рабочей поверхности; при длительной серийной обработке размеры оснастки не подвержены быстрому изменению. Кромки пластины гладкие, без острых углов, установка и наладка просты, подходит для трубогибочного оборудования с ЧПУ, эффективно повышает выход годной продукции при гибке.
