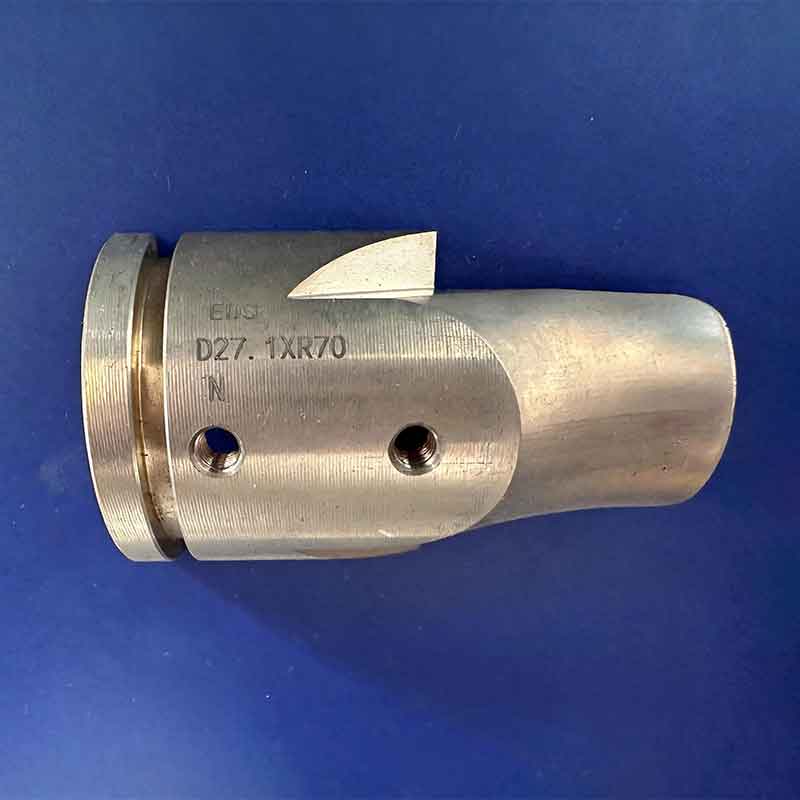

Складкодержатель D27,1XR70
Складкодержатель — незаменимый элемент оснастки в процессе гибки труб на станках с ЧПУ для автомобильных выхлопных систем.
Описание
маркер
Описание продукта
Складкодержатель — незаменимый элемент оснастки в процессе гибки труб на станках с ЧПУ для автомобильных выхлопных систем. В процессе гибки он плотно прилегает к наружной стороне трубы и синхронно вращается вместе с гибочным рычагом, что позволяет эффективно предотвращать образование складок, вмятин или царапин на внутренней стороне тонкостенных выхлопных труб при гибке, обеспечивая круглость поперечного сечения и гладкость внутренней стенки после формообразования выхлопной трубы, тем самым гарантируя герметичность и качество внешнего вида выпускной системы.
Ключевые преимущества продукции
● Подходит для гибки трубных деталей диаметром D27,1 и радиусом гибки R70
● Параметры криволинейной поверхности подобраны под процесс формообразования при гибке с большим радиусом
● Износостойкий основной материал, подходит для условий серийного непрерывного производства
● Тонкая полировка поверхности снижает дефекты в виде задиров на наружной стенке трубных деталей
Разработан для сценариев гибки труб диаметром D27,1 и радиусом гибки R70. При холодной гибке трубных деталей металл на внутренней стороне изгиба склонен к накоплению и образованию складок; складкодержатель прилегает к внутренней стороне трубы, направляя равномерное течение металла и снижая деформацию стенки трубы от сжатия. Рабочая поверхность подвергнута тонкой полировке, что снижает трение скольжения трубной детали и обеспечивает чистоту поверхности после формообразования. Сталь проходит термическую обработку для повышения износостойкости; при длительной непрерывной обработке точность криволинейной поверхности остаётся стабильной. Подходит для обработки тонкостенных труб из нержавеющей стали, может использоваться совместно с комплектными трубогибочными штампами. Монтажный зазор можно регулировать в зависимости от фактических производственных условий, что уменьшает такие дефекты, как складки и смятие при гибке, стабилизирует круглость поперечного сечения трубной детали и снижает долю брака труб.
